JRF-H35-01TA Qaz Balonu Təzyiq Azaldıcı Valf

JRF-H35-01TA Qaz Balonu Təzyiq Azaldıcı Valf

1. Məhsul profili

Məhsula ümumi baxış

JRF-H35-01TAgas silindrli təzyiq relyef klapan 35MPa kimi kiçik hidrogen təchizatı sistemləri üçün xüsusi olaraq hazırlanmış qaz təchizatı klapanıdır.Cihaz, sxematik diaqram və fiziki obyektlər üçün Şəkil 1, Şəkil 2-yə baxın.

JRF-H35-01TAsilindr təzyiq relyef klapan, təzyiqölçən, təhlükəsizlik klapan, birtərəfli doldurma klapan, əllə keçid klapan, filtr, ikinci dərəcəli təzyiq relyef klapan daxil olmaqla inteqrasiya edilmiş dizaynı qəbul edir.

Şəkil 1 JRF-H35-01TAsilindr təzyiq relyef klapanının sxematik diaqramı

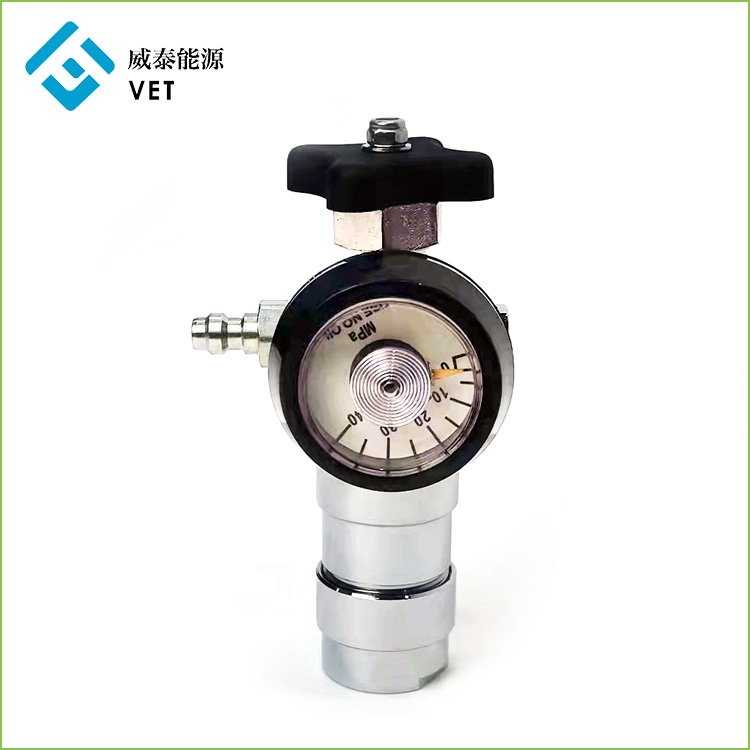

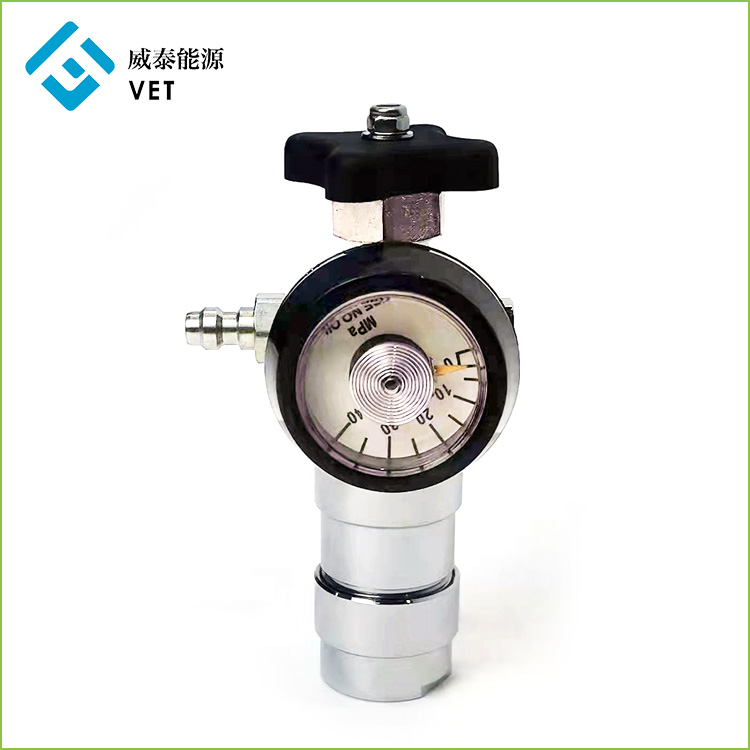

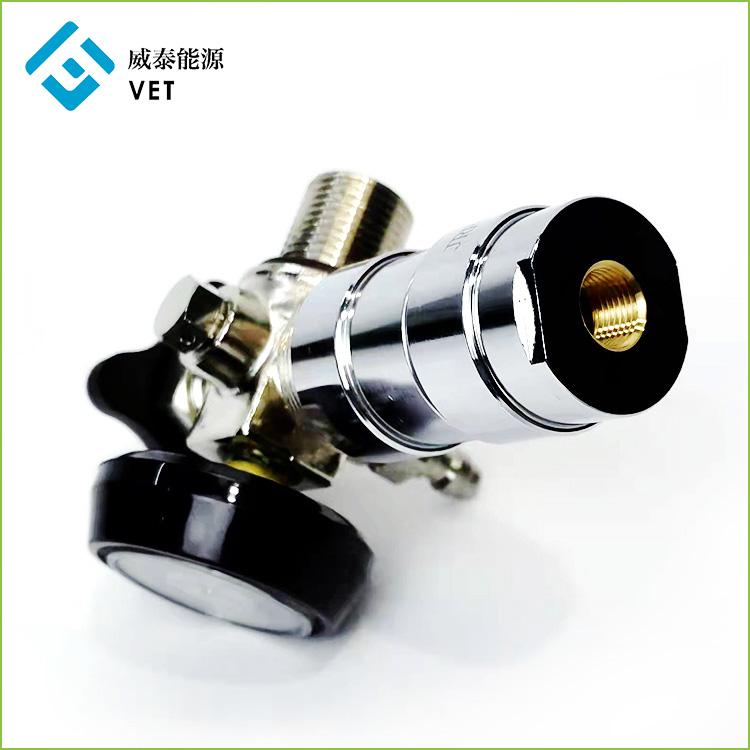

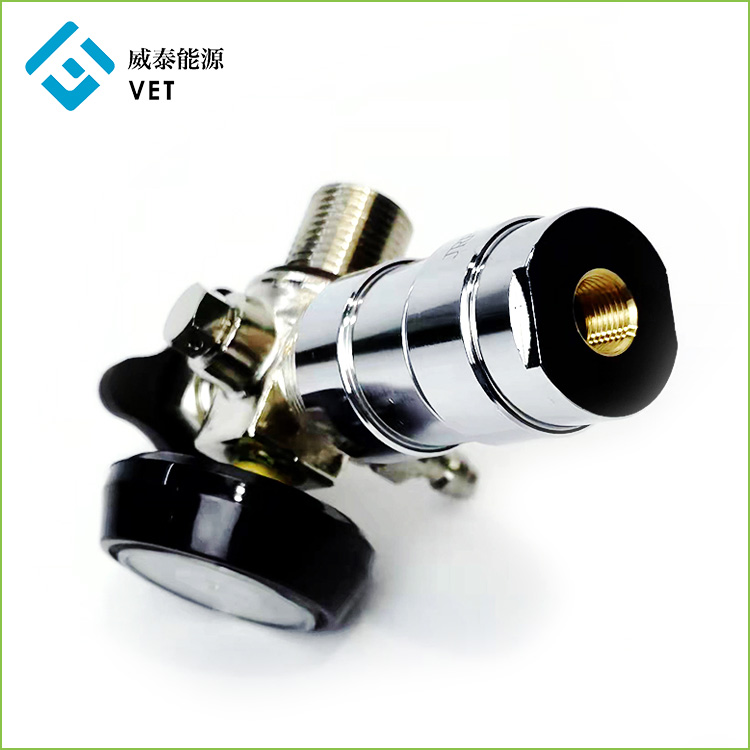

Şəkil 2 JRF-H35-01TA silindr təzyiq relyef klapanının fiziki təsviri

Silindr təzyiqini azaldan klapan modulu
JRF-H35-01TAsilindr relyef klapan yüksək çıxış təzyiq dəqiqliyi, yaxşı sabitlik və daha az vibrasiya ilə ikinci dərəcəli irəli təzyiq tənzimləmə rejimini qəbul edir.

Birtərəfli doldurma klapan

JRF-H35-01TAsilindr təzyiq relyef klapan modul şişirdildikdə dayandırma klapan kimi fəaliyyət göstərən orijinal birtərəfli doldurma klapanından istifadə edir. Klapanı dəyişdirmədən əl ilə keçid klapanını bağlı saxlayın.

2. Texniki göstərici

JRF-H35-01TA Texniki Məlumat

3. İnterfeys məlumatları

Silindr interfeys məlumatları (tələb üzrə fərdiləşdirilir)
Silindr interfeysi M18x1.5 ipdir və tək O-halqanın uc səthi ilə möhürlənmişdir.
Xüsusi ölçülər üçün Şəkil 3-ə baxın.

Şəkil 3. Silindr interfeysi məlumatları

Qaz doldurma interfeysi məlumatları (tələb üzrə fərdiləşdirilir)
Şişirilən interfeys birtərəfli hava doldurma klapan kimi hazırlanmışdır.
Xüsusi ölçülər üçün Şəkil 4-ə baxın.

Şəkil 4.Qaz doldurma interfeysi məlumatları

Aşağı təzyiqli çıxış interfeysi məlumatları (tələb üzrə fərdiləşdirilmiş)
Aşağı təzyiqli çıxış interfeysi Rc1 / 8-dir, xüsusi ölçülər üçün Şəkil 5-ə baxın:

Şəkil 5. Aşağı təzyiqli çıxış məlumatları

4. Təlimatlardan istifadə edin

JRF-H35-01TAsilindr təzyiq relyef klapanı iki iş vəziyyətinə malikdir: inflyasiya və deflyasiya.

İnflyasiya vəziyyəti
JRF-H35-01TA silindrinin təzyiq relyef klapanı şişirdildikdə, əl ilə keçid klapanını bağlayın və yüksək təzyiqli inflyasiya borusunu (Şəkil 6) şişirmək üçün birtərəfli doldurma klapanına daxil edin. Əvvəlcədən müəyyən edilmiş təzyiqə qədər şişirdikdən sonra istifadə üçün yüksək təzyiqli inflyasiya borusunu çıxarın.

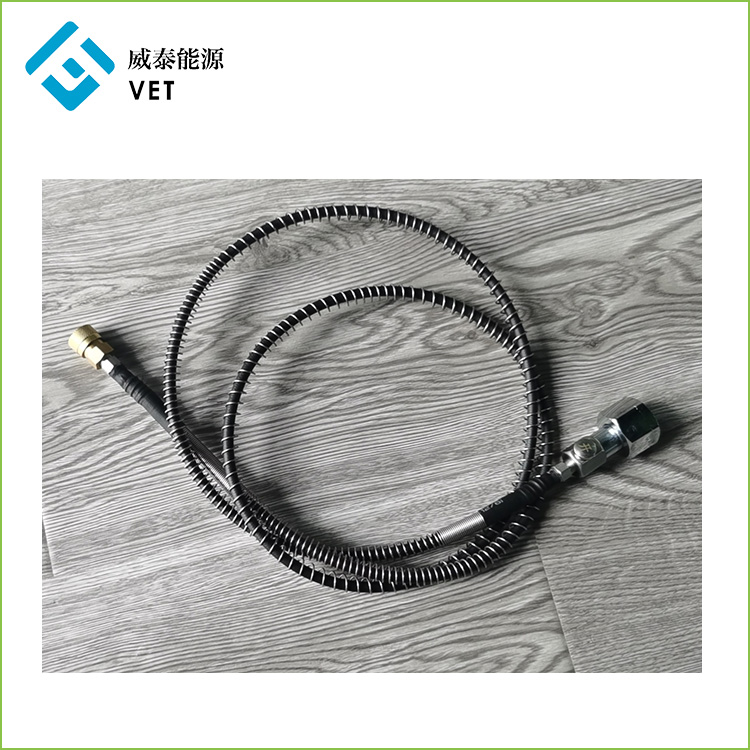

Şəkil 6. Yüksək təzyiqli inflyasiya borusu (Model: YQF-1-CQG3(1,5m)

Deflyasiya vəziyyəti
JRF-H35-01TAsilindr təzyiq relyef klapan işləyərkən, qazı aşağı axını təmin etmək üçün əl ilə keçid klapanını açın.
