Suyun elektrolizi ilə hidrogen təmizləyici cihazın qısa təhlili

Dünyanın təmiz enerji və davamlı inkişafın ardınca, səmərəli və təmiz bir enerji daşıyıcısı kimi hidrogen enerjisi tədricən insanın görmə sahəsinə girir. Hidrogen enerjisi sənayesi zəncirində əsas link olaraq, hidrogen təmizləyici texnologiyanın hidroid hidrogen istehsalı avadanlıqlarında rolu şübhəsizdir. Bu, yalnız hidrogen çıxışının təhlükəsizliyinə və etibarlılığına təsir etmirElektrolizer, eyni zamanda hidrogenin ərizə və iqtisadi faydalarına birbaşa təsir göstərir.

Məhsul hidrogen üçün 1 tələb

Kimyəvi xammal və enerji daşıyıcısı olaraq hidrogen, müxtəlif tətbiq ssenarilərində təmizlik və çirkli məzmuna görə fərqli tələblərə malikdir. Sintetik Ammonyak, metanol və digər kimyəvi sənayesinin istehsalında, katalizatorun zəhərlənməsinin qarşısını almaq və məhsulun keyfiyyətini təmin etmək üçün, xam qazda sulfid kimi zəhərlənmə, tələblərə cavab vermək üçün çirkli miqdarda sulfid kimi zəhərlənməlidir. Metallurgiya, keramika, şüşə və yarımkeçiricilər, hidrogen kimi sənaye sahələrində, məhsulla birbaşa təmasdadır və təmizlik və çirkli məzmuna olan tələblər daha sərtdir. Məsələn, yarımkeçirici sənayesində hidrogen, oksidləşmə, yumrulama və kristalların və substratların digər proseslərində istifadə olunur və murdarlı, su, ağır karbohidrogenlərin, hidrogen sulfid və digər çirklərin murdar tərkibində son dərəcə yüksək məhdudiyyətlər mövcuddur. Xüsusi hidrogen təmizliyi səviyyəsi Cədvəl 1-də göstərilir.

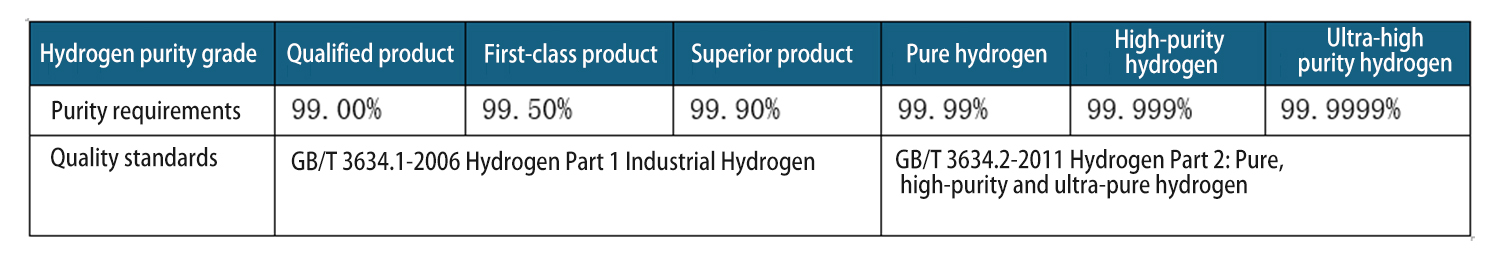

Cədvəl 1 Hydrogen təmizliyi səviyyəsi

2 Deoksigenləşmə prinsipi

Katalizatorun hərəkəti altında, hidrogendə az miqdarda oksigen, su yaratmaq üçün hidrogenlə reaksiya verə bilər, deloksidenasiya məqsədinə nail olmaq üçün reaksiya göstərə bilər.

Bu reaksiya ekzotermik bir reaksiya və reaksiya düsturu belədir:

2h₂ + O₂ (katalizator) - 2h₂o + Q

Çünki kompozisiya, kimyəvi xüsusiyyətlər və katalizatorun keyfiyyəti reaksiyadan əvvəl və sonra dəyişməz, katalizator da davamlı olaraq bərpa olmadan istifadə edilə bilər.

Şəkil 1 Deoksidizer quruluşunun sxematik diaqramı

Deoksidizer daxili və xarici silindrli quruluşdur. Katalizator xarici silindr və daxili silindr arasında yüklənir. Daxili silindrdə partlayışa davamlı elektrik istilik komponenti quraşdırılmışdır. İki temperatur sensoru, reaksiya temperaturunu aşkar etmək və nəzarət etmək üçün katalizator doldurucuların yuxarı və alt hissəsində yerləşir. Xarici silindr istilik itkisinin qarşısını almaq və yanıqların qarşısını almaq üçün izolyasiya təbəqəsi ilə örtülmüşdür. Xam hidrogen, Deoksidizerin yuxarı girişindəki daxili silindrinə girir, elektrikli istilik elementi tərəfindən qızdırılır və altdan yuxarıdan katalizator yatağından axır. Xam hidrogendəki oksigen, su yaratmaq üçün katalizatorun hərəkəti altında hidrogenlə reaksiya verir. Aşağı çıxışdan axan hidrogendəki oksigen tərkibi 1pm-dən aşağı endirilə bilər. Birləşmədən yaranan su, hidrogen, sonrakı hidrogen soyuducuda olan hidrogen, qürur separatında süzülür və sistemdən axıdılmış süzülür.

3 işləmə prinsipi

Hidrogen, molekulyar ələkdən istifadə edərək adsorbsiya ilə qurudulurElektrolizeradsorbent. Qurutmadan sonra hidrogenin şeh nöqtəsi -70 ℃-dən aşağıya çata bilər.

Su çox qütb molekuludur və molekulyar ələk su üçün güclü bir yaxınlıq var. Molekulyar ələklərin adsorbsiyası fiziki adsorbsiya. Adsorbsiya doyduqda, adsorbsiyanın yenidən həyata keçirilə biləcəyi üçün istiləşmə və bərpa etmək üçün bir müddət lazımdır. Buna görə aElektrolizerTəmizləmə cihazı ən azı iki qurutma maşını ehtiva edir, digəri bərpa edir, digəri bərpa edir, sabit şeh nöqtəsi olan hidrogen istehsalını davamlı şəkildə təmin edir.

Şəkil 2 Quruducu quruluşun sxematik diaqramı

Quruducu daxili və xarici silindrli quruluşdur. Adsorbent, xarici silindr və daxili silindr arasında doldurulur. Daxili silindrdə partlayışa davamlı elektrik istilik komponenti quraşdırılmışdır. İki temperatur sensoru, reaksiya temperaturunu aşkar etmək və nəzarət etmək üçün molekulyar ələk doldurucularının yuxarı və alt hissəsində yerləşir. Xarici silindr istilik itkisinin qarşısını almaq və yanıqların qarşısını almaq üçün izolyasiya təbəqəsi ilə örtülmüşdür. Adsorbsiya vəziyyətindəki hava axını (əsas iş vəziyyəti və ikincil iş vəziyyəti daxil olmaqla) və bərpası vəziyyəti tərsinə çevrilir. Adsorbsiya vəziyyətində, borunun yuxarı ucu qaz çıxışıdır və borunun alt ucu qaz girişidir. Yeniləmə vəziyyətində borunun yuxarı ucu qaz hitəsidir və borunun alt ucu qaz çıxışıdır. Quruducuların sayına görə, elektrolizer qurutma sistemi iki qala qurutma maşını və üç qala qurutma maşınıya bölünə bilər.

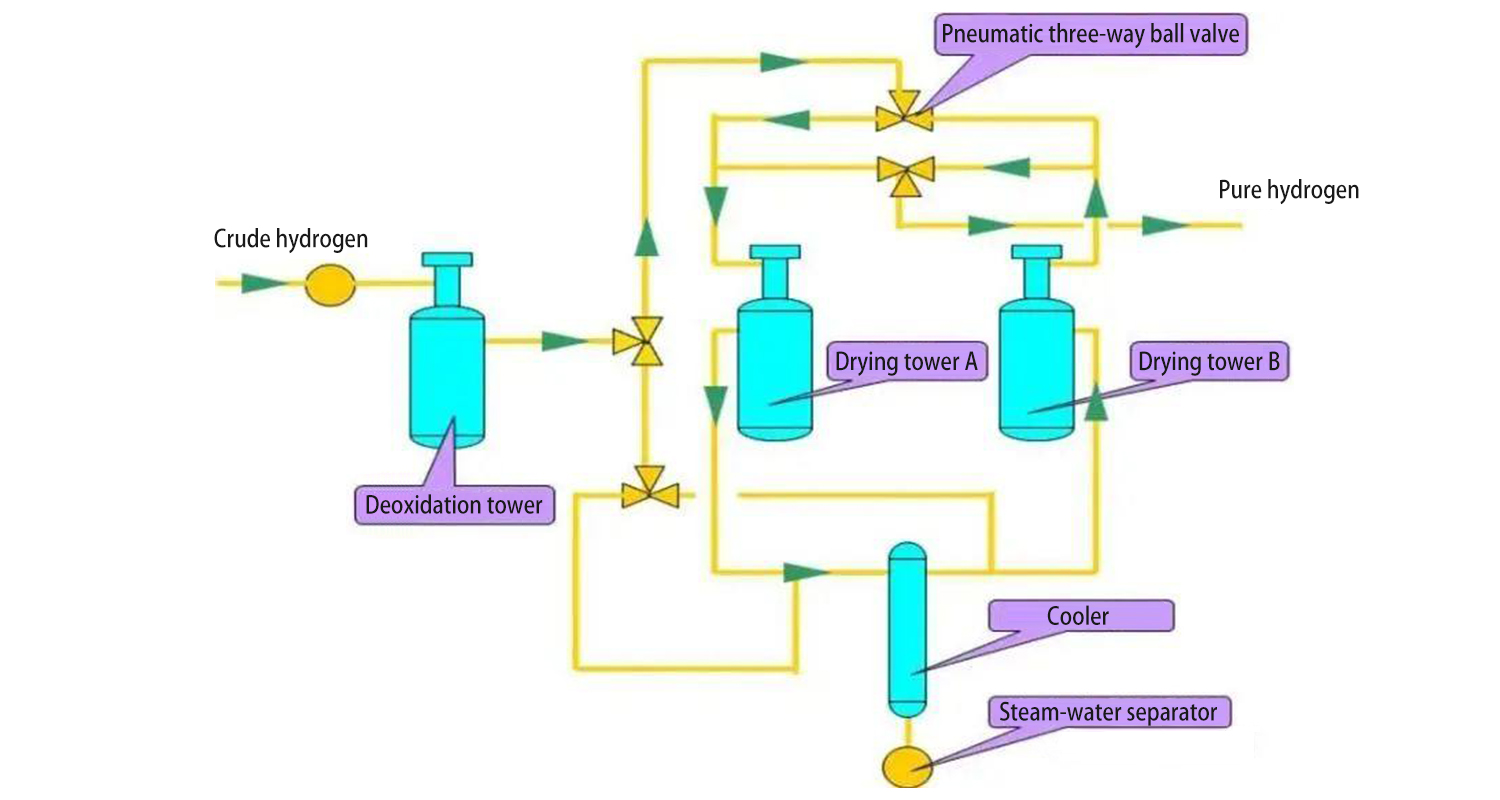

Hazırda üç qüllə prosesi əsasən hidrogen təmizlənməsi üçün istifadə olunurElektrolizer. Üç qurutma maşını alternativ olaraq işləyir və qurudulmuş hidrogenin şeh nöqtəsi -70 ℃ -dən aşağıya çata bilər.
